S9600-4E系列RoCE交换机

产品概述

 S9600-4E是柏睿数据推出的面向数据中心高性能、高密度、低延时的100G/400G以太网交换机，该产品提供高密400GE/100GE/40GE/25GE/10GE端口，支持冗余可插拨电源和风扇。

定位于云中心网络、SDN 云中心场景的 Spine/Core 层，适用于人工智能、分布式存储、高性能计算多站点云中心网络等丰富场景，能够充分满足用户高性能、高可用、智能化、可视化等网络需求。

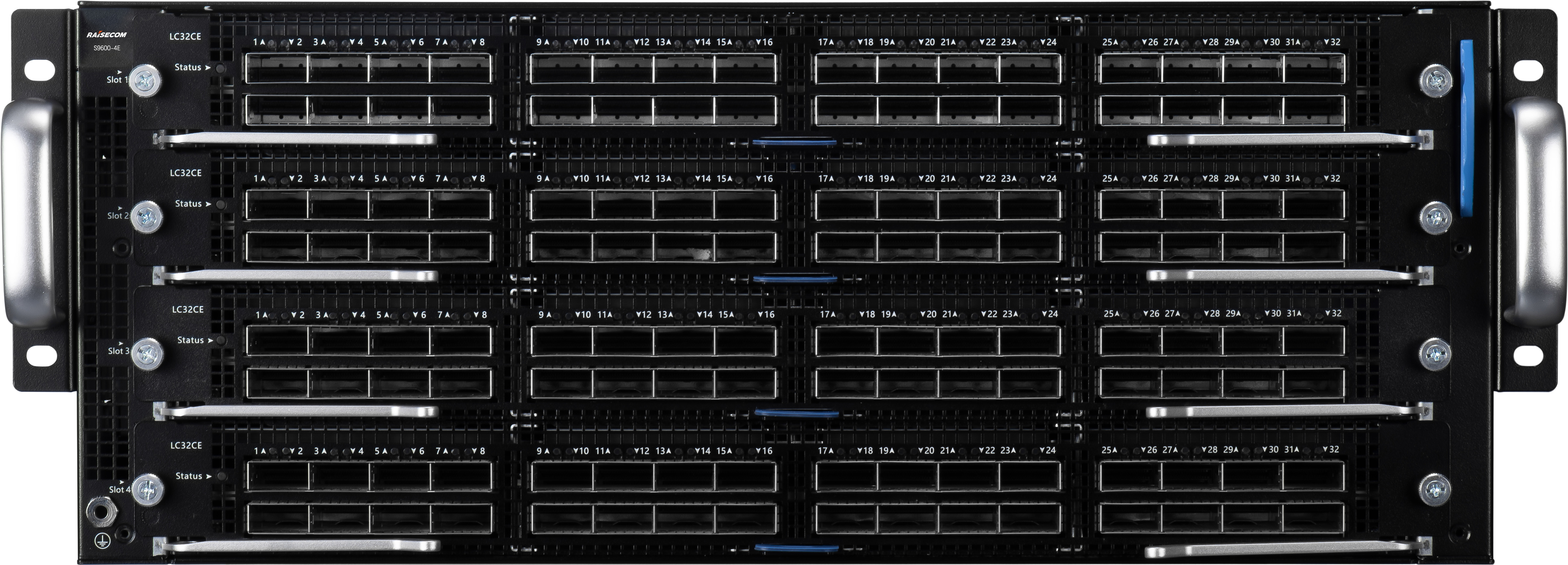

产品外观

S9600-4E

产品特性

  1. S9600-LC32DQ业务板卡提供400G以太网端口。每个以太网板卡提供8个400G以太网端口，整机最大可支持32个400G以太网端口。
  2. S9600-LC32CQ业务板卡提供40G和100G以太网端口。每个100G以太网板卡提供32个40/100G以太网端口，整机最大可支持128个40/100G以太网端口。
  3. S9600-LC28XF8CQ业务板卡提供10G和100G以太网端口。每个以太网板卡提供28个10G端口和8个40/100G以太网端口，整机最大可支持112个10G端口和32个100G端口。
  1. 最高可提供32个400G端口或128个100G端口，L2/L3全线速转发，满足新一代云中心网络的演进需求，可作为云中心和边缘网络的核心、汇聚交换机。
  1. S9600-4E整机65M大缓存，有效应对突发流量及大数据包传输，降低丢包。缓存模式可设置，根据业务情况，设置不同的缓存模式，适配不同的场景。
  1. 支持超低延时转发，转发时延小于1.4us。
  2. 支持PFC/ECN等网络流控技术，构建端到端、无损、低时延转发的RDMA（Remote Direct Memory Access，远程直接内存访问）基础承载网络，满足人工智能、高性能计算、分布式存储、大数据等应用场景网络部署要求。
  1. 支持M-LAG（跨设备链路聚合），能够实现多台设备间的链路聚合，从而提供设备级链路保障，组成双活系统。在扩展性、可靠性、整体架构和可用性方面具有强大的优势。
  2. 独有的控制平面与转发平面分离设计，控制面独立，隔离故障域。当一个交换机发生故障，所有数据将通过另一个交换机传输，为用户网络提供高可靠性保障。在升级过程中，M-LAG各节点独立升级，客户端无业务中断感知，风险低，效率快。
  3. 独立的BMC模块设计，可监控设备的CPU、内存等信息，设备重启仍可以监控设备状态。

关键特性

规格 技术参数
设备型号 S9600-4E
端口形态 最大支持
32个400G QSFP-DD端口
128个40/100G QSFP28端口
或112个10G SFP+端口和32个40/100G QSFP28端口
业务插槽 4个
管理接口 1个RJ45配置接口、1个RJ45带外管理口、1个USB接口
MAC地址表 支持MAC地址自动学习和老化，支持静态MAC
支持静态、动态、黑洞MAC表项
支持基于端口和VLAN的MAC地址学习个数限制
支持MAC地址漂移管理
VLAN特性 支持4094个VLAN
支持基于MAC/协议/IP子网/端口的VLAN
支持GVRP，VLAN Mapping功能
支持Private VLAN、Voice VLAN、Guest VLAN
支持QINQ，灵活QinQ
端口聚合 支持万兆、100G端口聚合
支持静态与动态链路聚合
巨型帧 9000Byte
IP 路由 支持IPv4静态路由、RIPv1/2、OSPFv2、BGP；
支持IPv6静态路由、RIPng、OSPFv3、BGP+；
支持ECMP、路由策略、策略路由、uRPF 检测、VRF等
可靠性 支持手动聚合，静态LACP
支持端口隔离
支持端口备份
支持环路检测保护
支持M-LAG
支持VRRP、LACP
支持VARP
环网保护 支持ERPS以太环保护协议
支持STP、RSTP、MSTP生成树协议
支持BPDU保护
支持BFD检测，静态路由BFD、动态路由BFD
组播 支持IGMP v1/v2/v3 Snooping和快速离开机制
支持基于端口和基于用户的立即离开
支持静态组播组
IPV6 支持IPv6 ND（Neighbor Discovery）
支持PMTU、NDP
支持IPv6 Ping、IPv6 Tracert、IPv6 Telnet
支持IPv6 ACL
支持MLD v1/v2、MLD v1/v2 snooping
支持IPv6/IPv4 Tunnel
DHCP 支持DHCP Client
支持DHCP Snooping
支持DHCP Relay
支持DHCP Server，支持option43
支持DHCP Snooping option61、option82 / DHCP Relay option82
数据中心特性 支持PFC、ETS
支持VXLAN gateway
支持基于堆叠的ISSU
支持Openflow1.3
镜像 支持流镜像
支持本地和远程端口镜像
支持N:M端口镜像
支持ERSPAN
QoS/ACL 支持基于端口、802.1p优先级、DSCP优先级的简单流分类
支持基于端口的入方向限速和出方向限速整形
支持 SP、WRR、DRR、SP+WRR、SP+DRR 队列调度模式，每端口支持8个队列
支持 ACL(MAC、IP、MAC+IP、IPv6 和用户自定义类型)
支持流策略(重定向，镜像，添加 VLAN，修改 VLAN，修改(802.1p/DSCP)优先级，修改出队列，统计等)
支持基于流的单速双色CAR
支持入方向基于物理口应用流策略，支持统计查看和清除
安全特性 支持用户分级管理和口令保护
支持基于端口和MAC的802.1x认证
支持CPU保护和ARP防攻击功能
支持IP、MAC、端口、VLAN的组合绑定
支持黑洞MAC地址
支持MAC地址学习数目限制
支持AAA认证，支持Radius、TACACS+
支持端口隔离
支持安全MAC
支持SSH V2.0
支持SFTP
支持HTTPS
可支持DHCP Snooping，防止欺骗的DHCP服务器
支持动态ARP检测，防止中间人攻击和ARP拒绝服务
支持BPDU guard，Root guard
管理和维护 支持Console口
支持Reset复位按键（短按系统复位，长按恢复出厂设置）
支持通过USB进行系统备份和恢复
支持SNMPv1/v2c/v3，支持CLI命令行、WEB网管、TELENET、SSH2.0等多样化管理方式
支持RMON
支持LLDP/LLDP-MED
支持系统日志、分级告警
支持Ping、Tracert
支持断电告警 Dying gasp功能
支持NTP和SNTP
支持虚拟电缆检测 (Virtual Cable Test)
支持端口环回，支持DLDP单向链路检测
支持零配置自动从DHCP SERVER 进行配置下载和软件升级
支持端口环路检测，支持光模块数字诊断，支持故障转移
支持双系统
电源 模块化电源*4，2+2冗余
典型功耗/最大功耗 955W/1080W
风扇 可插拔风扇*6（5+1冗余），前后风向
输入电压 AC：100 ~ 240V; 50~60Hz
DC：240V
尺寸(H×W×D) 174.8 × 448 × 800mm
重量 53kg
环境要求 工作温度：0℃~40℃
相对湿度：5%～95%（无凝露）

订购信息

型号 描述
主机
S9600-4E S9600-4E主机，4子卡槽位，满配电源风扇
业务卡
S9600-LC8DQ 8端口400G以太网光接口板（QSFP-DD）
S9600-LC32CQ 32端口40/100G以太网光接口板（QSFP28）
S9600-28XF8CQ 28端口10G以太网光接口（SFP+）+ 8端口40/100G以太网光接口板（QSFP28）
